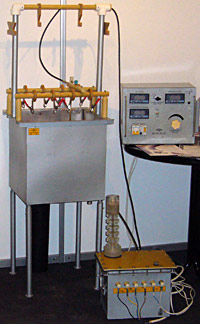

Установка для испытания
средств защиты на 50 кв УИ-70-СЗ
Назначение
Установка испытательная средств
защиты предназначена для испытаний электрозащитных средств, используемых в
электроустановках.
Установка позволяет проводить
испытания:
- резиновых диэлектрических
перчаток
- резиновых диэлектрических бот и
галош
- слесарно-монтажного инструмента
с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование установки (блок
управления в комплекте с испытательным трансформатором) может использоваться в
качестве высоковольтной установки для испытаний изоляции переменным током
(кабелей, изоляторов и др.).
Установка предназначена для
эксплуатации внутри отапливаемых помещений. Условия эксплуатации: температура
окружающего воздуха от -10 до +35° С, относительная влажность воздуха при
температуре 20° С (±5) до 80%, атмосферное давление от 87 до 106,7 кПа.
Технические характеристики
- Максимальное испытательное
напряжение (действующее значение) при напряжении сети (220±2 В) 15 в
зависимости от испытательного диапазона:
- 1-й диапазон 15 кВ
- 2-й диапазон 50 кВ
- В 1-ом испытательном диапазоне
производятся испытания электрозащитных средств, во 2-ом испытания изоляции
кабелей и др.
- Наибольший допустимый рабочий
переменный ток (действующее значение) при максимальном испытательном
напряжении 50 кВ в продолжительном режиме работы 10 мА Предельные параметры на
переменном напряжении в повторно-кратковременном режиме работы с
продолжительностью включения (ПВ=20%) при продолжительности рабочего времени
10 мин:
- напряжение (действующее
значение) 50 кВ
- рабочий ток (действующее
значение) 12 мА
- Максимальная потребляемая
мощность при номинальном напряжении питающей сети не более 600 ВА
- Параметры электропитания:
- однофазная сеть переменного
тока частотой (50±1) Гц, напряжением (220±10) В
- Диапазон измерения
киловольтметра:
- 1-й испытательный диапазон от
0 до15 кВ
- 2-й испытательный диапазон от
0 до 50 кВ
- Диапазон измерения указателя
тока утечки 0-15, 0-50 мА
- Основная приведенная погрешность
измерения:
- киловольтметра не более ±4%
- указателя тока утечки не более
±4%
- Число испытательных мест ванны:
- перчаток 4 шт.
- бот и галош 1 пара
- инструмента 2 шт.
- Масса:
- испытательной ванны (без воды)
не более 19 кг
- блока высоковольтного с
изолятором БВ-УИ-70-СЗ не более 32 кг
- блока управления БУ-УИ-70-СЗ
не более 17 кг
- Габаритные размеры:
- испытательной ванны (в
собранном виде) не более 530х1380х420 мм
- блока высоковольтного с
изолятором не более 340х550х285 мм
- блока управления БУ-УИ- 70-СЗ
не более 425х255х310 мм
- длина соединительных проводов
4±0,2 м
|
