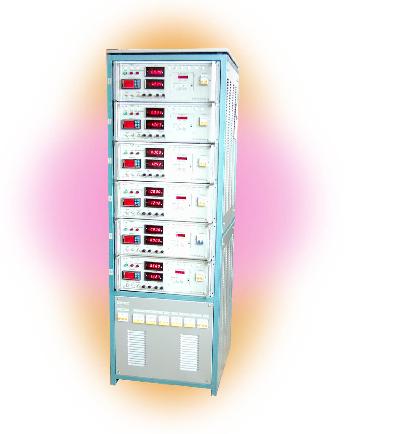

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ
УЗР6-12С
ОБЩИЕ СВЕДЕНИЯ
Предназначено для заряда и разряда, проведения
контрольно-тренировочных и «лечебных» циклов как щелочных, так и кислотных
аккумуляторных батарей.
Условия эксплуатации
Закрытые помещения с температурой окружающей
среды от плюс 10 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие
агрессивных паров и газов,
атмосферное давление – 630…800 мм. рт. ст. ,
относительная влажность воздуха (при 25ºС) – 80%
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть – трехфазный (С нулем)
переменный ток напряжением 380 В, частотой 50 Гц.
2. Количество обслуживаемых батарей, шт.
……………………………………6
3. Количество независимых каналов, шт.
………………………………………6
4. Диапазон измерения напряжения батареи
(заряд-разряд), В ……………1-40
5. Погрешность измерения напряжения не более, %
…………………………1,5
6. Диапазон тока (заряда-разряда), А
……………………………………0,5 – 20
7. Погрешность измерения тока не более, %
…………………………….…...1,5
8. Дискретность установки тока, А
……………………………………….…...0,1
9. Время заряда-разряда, час
………………………………………………..…..24
10. Дискретность установки и измерения времени,
мин ………………….……1
11. Диапазон задания уставок порогового зарядного
напряжения, В …..27 – 35
12. Диапазон задания уставок порогового
разрядного напряжения, В …16 – 22
13. Дискретность задания уставок порогового
зарядного(разрядного)
напряжения, В ……………………………………………………………….0,1
14. Абсолютная погрешность срабатывания уставок
порогового зарядного
(разрядного) напряжения, В
………………………………………………±0,1
15. Диапазон задания уставок контроля температуры
электролита в одном
аккумуляторе аккумуляторной батареи, °С
……………………………30 – 40
16. Дискретность задания уставок контроля
температуры электролита, °С ….2
17.Абсолютная погрешность контроля температуры
электролита, °С ……..±0,1
18. Масса не более, кг
…………………………………………………………...250
19. Габаритные размеры (L
х
B
х
H),
мм ………………………...580 х 715 х 1830
Предлагаемое зарядно-разрядное устройство просто
и надежно в эксплуатации,
позволяет постоянно контролировать ток
заряда-разряда и напряжение на аккумуляторной батарее, обеспечивает
автоматическое отключение тока при перегрузке в силовой цепи и при неправильном
подключении батареи (обратная полярность).
Обеспечивает проведение тренировочных и
контрольных циклов заряд-разряд необходимых при вводе новых батарей в
эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде
происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что
позволяет экономить электроэнергию.
Гарантийный срок хранения – не более 12 месяцев
со дня изготовления до момента продажи
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
ПРИНЦИП ДЕЙСТВИЯ
Устройство обеспечивает:
- заряд (разряд) аккумуляторной батареи до
заданного порогового напряжения;
- автоматическое отключение тока заряда (разряда)
по заданным параметрам (время, пороговое напряжение, температура электролита);
- цифровую индикацию времени, тока, напряжения,
температуры электролита;
- звуковую сигнализацию отключения устройства при
достижении заданного порогового напряжения, по окончании заданного времени
заряда (разряда), пропадания тока нагрузки,
достижения заданной температуры электролита;
- световую сигнализацию подачи напряжения
питающей сети, работы, окончания работы, перегрузки, неправильном подключении
батареи (переполюсовки).
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Зарядно-разрядное устройство УЗР6-12С …
………………………1 шт.
Вставка плавкая ВП1-1-1,0 А ……………………………………….2 шт.
Вставка плавкая ВП1-1-5,0 А ……………………………………….1 шт.
Жгут подсоединительный ……………………….………………….6 шт.
Жгут подсоединительный………………………..………………….1 шт.
Упаковочный ящик………………….………………………….……1 шт.
Паспорт ……………………………….…………..………………….1 шт.
|
