ЗУ-75А-80В Зарядное устройство / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЗУ-75А-80В

Тип:
Зарядное устройство

ТУ:


Краткое тех. описание:
Предназначено  для заряда кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Цена ЗУ-75А-80В:
Уточняйте по телефону или через обратную связь.

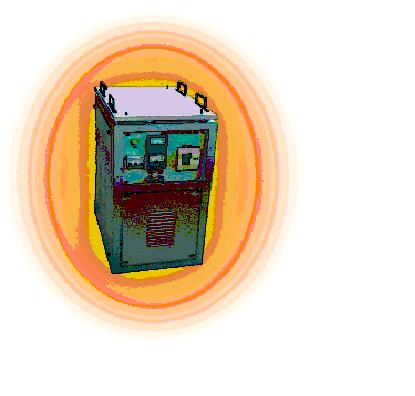

УСТРОЙСТВО ЗАРЯДНОЕ ЗУ-75А-80В
ЗУ-75А-80В



ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Структура условного обозначения

 Устройство ЗУ-75А-80В:

ЗУ – зарядное устройство;

75А – зарядный ток до 75 А;

80В – максимальное зарядное напряжение 80В.

Условия эксплуатации

 Закрытые отапливаемые помещения с температурой окружающей среды от  плюс 1 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%



ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................…............. 380

- частота, Гц...........................................................…..…..….50

- число фаз………………………………………………3 с нулем

2. Диапазон стабилизированного зарядного тока, А….. 5...75

3. Максимальное зарядное напряжение, В..……………....80

4. Потребляемая мощность, кВА, не более...................….. 6,5

5. Габаритные размеры, мм.......................................... 520х320х670

6. Масса, кг, не более....................................................….…100

Предлагаемое зарядное устройство просто и надежно в эксплуатации. Оборудовано измерительными приборами зарядного тока и напряжения на аккумуляторной батарее, а  также световой сигнализацией работы устройства. Обеспечивает отключение тока заряда аккумуляторной батареи при перегрузке силовой цепи.

Гарантийный срок хранения – не более 12 месяцев с момента продажи.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.



КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде металлического каркаса, в котором установлен тиристорный  преобразователь; в нижней части каркаса размещен силовой трансформатор.

 На передней панели установлены выключатель, предназначенный для включения питающей сети ~380В и выключатель, предназначенный для подключения заряжаемой аккумуляторной батареи.

На двери установлены таблички, на которых нанесены надписи: заводской номер, наименование изделия, масса изделия, степень защиты. Устройство ЗУ-75А-80В снабжено ручками и зажимом заземления.

На лицевой панели устройства расположены органы управления и индикации: вольтметр, индикатор наличия напряжения питания, резистор для установки тока заряда, амперметр, индикатор сигнализации перегрузки.

Подключение зарядного устройства к питающей сети и подключение аккумуляторной батареи производится к специальным зажимам, расположенным со стороны задней панели.



КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗУ-75А-80В ……..……….…1 шт.

Упаковка …………………………………………….………….1 шт.

Упаковочный ящик………………………………….………….1 шт.

Эксплуатационная  документация.……………..….…………..1 компл.

Сертификат качества……………..………………….………….1 шт
