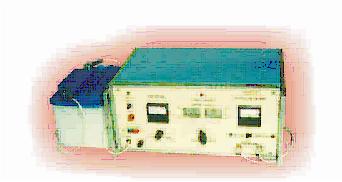

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-20А-24В

ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда (разряда) кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Структура условного обозначения

 Устройство ЗР-20А-24В:

ЗР – зарядно-разрядное устройство;

20А – зарядный ток до 20 А;

24В – напряжение батареи до 24 В.

Условия эксплуатации

Закрытые помещения с температурой окружающей среды от минус 10 до плюс 35ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при 15ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В................................................................... 220

- частота, Гц...............................................................….... ..50

2. Диапазон стабилизированного зарядного тока, А… 0,5...20

3. Номинальное напряжение заряжаемой батареи, В.… 1...24

4. Потребляемая мощность, кВА, не более...................….. 0,5

5. Габаритные размеры, мм.......................................... 480х248х370

6. Масса, кг, не более............................................................ 35

Предлагаемое зарядно-разрядное устройство просто и надежно в эксплуатации,
позволяет постоянно контролировать ток заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность).

Обеспечивает проведение тренировочных и контрольных циклов заряд/разряд необходимых при вводе новых батарей в эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Устройство обеспечивает:

- задание уставок времени заряда или разряда, счет времени заряда или разряда и автоматическое отключение тока заряда или разряда аккумуляторной батареи в соответствии с уставкой времени и световой индикацией окончания режима;

- задание уставок предельного напряжения при заряде и конечного напряжения при разряде для аккумуляторных батарей с номинальным напряжением 6, 12, 24В; автоматический контроль напряжения на аккумуляторной батарее и отключение тока при достижении уставки напряжения со световой индикацией окончания режима;

      - плавную регулировку величины зарядного или разрядного тока;

- световую индикацию подачи напряжения питающей сети, включения режима, обрыва зарядно-разрядной цепи;

- защиту зарядно-разрядной цепи от тока, превышающего максимальный.

На лицевой панели устройства расположены: тумблер СЕТЬ для включения напряжения питающей сети; индикатор СЕТЬ подачи напряжения питающей сети в устройство; сетевой предохранитель 10А; амперметр для измерения зарядного/разрядного тока; вольтметр для измерения напряжения на аккумуляторной батарее; цифровые индикаторы ВРЕМЯ РАБОТЫ, ЧАСЫ, МИНУТЫ для отображения текущего времени заряда/разряда; индикатор КОНЕЦ РАБОТЫ, указывающий на выключение тока при достижении времени или напряжения заданной уставки; автоматический выключатель сети  зарядно-разрядной цепи; индикатор ОБРЫВ ЦЕПИ обрыва цепи или плохого контакта; индикатор РАБОТА, указывающий на включение зарядного/разрядного тока; силовые и измерительные клеммы БАТАРЕЯ для подключения жгутов из комплекта поставки; переключатель БАТАРЕЯ 6, 12, 24 выбора напряжения подключаемой батареи; переключатель УСТАНОВКА ВРЕМЕНИ; переключатель режима работы (заряд/разряд); переключатель КОНТРОЛЬ U, T выбора уставок времени и напряжения; ручка для установки значения зарядного/разрядного тока.

    В режиме заряда АБ устройство работает как управляемый тиристорный выпрямитель с импульсно-фазовым управлением работой тиристоров.
    В режиме разряда АБ устройство работает как инвертор с импульсно-фазовым управлением работой тиристоров.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗР-20А-24В ………………………1 шт.

Вставка плавкая ВПЗБ-1 10А 250В ………………………………..2 шт.

Жгут подсоединительный ……………………….………………….1 шт.

Жгут подсоединительный………………………..………………….1 шт.

Провод  …………………….…………………………………………1 шт.

Розетка РШ-Ц-20-0-01-10/220….……………………………………1 шт.

Упаковочный ящик………………….………………………….……1 шт.

Паспорт ……………………………….…………..………………….1 шт.

Сертификат качества……………..….………………………….…...1 шт
