ИДВИ-02 Индикатор дефектов обмоток электрических машин. / Измерения электрических величин / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ИДВИ-02

Тип:
Индикатор дефектов обмоток электрических машин.

ТУ:


Краткое тех. описание:
Предназначен для контроля обмоток электрических машин постоянного и переменного тока.

Цена ИДВИ-02:
Уточняйте по телефону или через обратную связь.

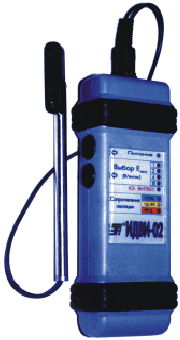

ИДВИ-02 - это портативный прибор, предназначенный для контроля обмоток электрических машин постоянного и переменного тока.
ИДВИ-02

ИДВИ-02 обеспечивает обнаружение:
- пазов и катушек с короткозамкнутыми (КЗ) витками;
- пазов и катушек с обрывом проводников в якорях коллекторных машин:
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.

ИДВИ-02 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.

Принцип работы индикатора:

- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока и контролируется ток утечки.

Технические характеристики:

1) контролируемые параметры:
- при проверке междувитковой изоляции и цепей катушек - ток в проверяемой катушке;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками - сопротивление изоляции (Rи);
2) максимальное количество эффективных проводников в проверяемом пазу, шт.:
- при использовании малого датчика - 150;
- при использовании большого датчика - 60;
3) максимальная ширина шлица (открытия) проверяемого паза - 12 мм;
4) минимальная длина пакета жестей проверяемой машины - 45 мм;
5) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи - 1,2,4,15 В/виток;
6) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками - 1000 В;
7) индикация - светодиодная и звуковая;
8) питание - автономное или от внешнего блока питания;
9) напряжение питания - 7,2 (-1,2 + 1,6) В;
10) потребляемая мощность -не более 2 Вт;
11) габаритные размеры - 205ґ80ґ50 мм;
12) масса - не более 0,5 кг.


Гарантийный срок эксплуатации изделий - 24 месяца со дня продажи.
