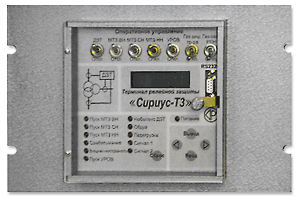

Микропроцессорное устройство основной защиты
трехобмоточного трансформатора «Сириус-Т3»
НАЗНАЧЕНИЕ
Устройство
микропроцессорной
защиты
«Сириус-ТЗ»,
предназначено
для
выполнения
функций
основной
защиты
трехобмоточного
трансформатора
с
высшим
напряжением
35-220 кВ.
Также
возможно
использование
в
качестве
дифференциальной
защиты
автотрансформатора.
Устройство
предназначено
для
установки
на
панелях
и
в
шкафах
в
релейных
залах
и
пультах
управления
электростанций
и
подстанций 35-220
кВ.
Терминал
предназначен
для
работы
совместно
с
другими
устройствами
релейной
защиты
серии
«Сириус»
(например,
с
терминалом
резервной
защиты
трансформатора
«Сириус-УВ»).
Конструкция
терминала
позволяет
успешно
сопрягать
его
с
другими
защитами
на
традиционной
электромеханической
базе,
с
существующими
системами
телемеханики,
имеющими
сигналы
ТС
и
ТУ,
а
также
с
современными
перспективными
SCADA
системами.
СОСТАВ
ЗАЩИТ
Устройство
содержит
следующие
защиты:
•
Быстродействующая
дифференциальная
токовая
отсечка
с
контролем
как
действующего,
так
и
мгновенного
значения
дифференциального
тока;
•
дифференциальная
токовая
защита
с
установкой
(0,3-1,0)IHOM,
с
торможением
от
сквозного
тока
и
отстройкой
от
бросков
тока
намагничивания;
•
двухступенчатая
максимальная
токовая
защита
(МТЗ)
высшей
стороны
трансформатора
с
возможностью
комбинированного
пуска
по
напряжению.
Для
увеличения
чувствительности
имеется
возможность
ввести
блокировку
по
2-й
гармонике
дифференциального
тока.
Это
позволяет
отстроиться
от
бросков
намагничивающего
тока
без
загрубления
ступеней
МТЗ
ВН
по
времени
и
току;
•
ступени
МТЗ
средней
и
низшей
сторон
трансформатора
с
возможностью
комбинированного
пуска
по
напряжению.
Возможность
действия
на
отдельные
реле
отключения
и
на
общие
реле
отключения
с
разными
временами;
•
защита
от
перегрузки
по
каждой
стороне
напряжения
с
действием
на
сигнализацию.
Также
предусмотрены
дискретные
входы
отключения
от
внешних
защит
(таких
как
дуговая
защита,
газовая
защита
трансформатора
и
РПН,
технологическая
защита
и
т.д.)
Дополнительно
имеются
входы
для
подключения
различных
сигналов
диагностики
неисправностей
в
схеме
трансформатора,
а
также
включения
и
отключения
обдува
трансформатора
по
дискретным
входам.
Для
упрощения
подключения
терминала
к
защищаемому
трансформатору
по
цепям
тока используется
одинаковая
схема
включения
(звезда)
независимо
от
группы
соединения
обмоток
силового
трансформатора
(не
требуются
дополнительные
ТТ).
При
этом
компенсация
коэффициента
трансформации
и
фазового
сдвига
в
трансформаторе
производится
цифровым
способом
В
терминале
реализована
автоматическая
коррекция
погрешности,
вносимой
изменением
положения
РПН,
что
позволяет
значительно
снизить
токи
небаланса
в
дифференциальной
цепи.
Все
установки
срабатывания
защиты
и
времена
выдержек
регулируются
в
широком
диапазоне
значений
и
хранятся
в
энергозависимой
памяти
устройства.
Предусмотрено
выполнение
всех функций
защиты
при
пропадании
оперативного
питания
переменного
или
постоянного
тока
напряжением 220
В
на
время
до 0,5
с.
В
устройстве
имеется
постоянное
самотестирование
с
выдачей
сигнала
неисправности
контактами
реле
«Отказ».
При
срабатывании
защиты
устройство
запоминает
параметры
отключения
для
последующего
анализа
обслуживающим
персоналом.
В
число
запоминаемых
параметров
аварии
входят:
•
причина
отключения;
•
время
и
дата
момента
отключения;
•
длительность
срабатывания
защиты;
•
значения
фазных
токов
сторон
ВН,
СН,
и
НН
трансформатора;
•
значения
дифференциальных
токов;
•
значения
тормозных
токов;
•
значения
второй
гармоники
дифференциальных
токов;
•
векторная
диаграмма
токов
в
момент
аварии;
•
рабочие
установки
и
состояние
тумблеров
оперативного
управления.
Информация
фиксируется
в
памяти
устройства
в
порядке
поступления
и
сохраняется
о 9
последних
авариях.
Информация
о
каждой
последующей
аварии
фиксируется,
стирая
из
памяти
информацию
о
самом
«старом»
КЗ.
Ход
часов
и
зафиксированные
данные
в
памяти
сохраняются
при
пропадании
оперативного
питания
в
течение
нескольких
лет.
Дополнительно,
при
каждом
аварийном
отключении,
производится
запись
в
память
аварийной
осциллограммы
аналоговых
и
дискретных
входов,
состояния
выходных
реле
устройства,
а
также
осциллограммы
дифференциальных
токов
(для
анализа
работы
дифференциальной
защиты).
Длительность
записи
соответствует
длительности
существования
пусковых
условий,
максимально
- до
3 секунд,
с
предаварийным
режимом
—
в
течение 80
мс
и
послеаварийным
режимом
—
в течение 80
мс.
Максимальное
количество
осциллограмм - 8.
Частота
дискретизации осциллографа
— 1000
Гц.
В
устройстве
имеется
также
архив
на 500
событий,
в
котором
фиксируются
все
пуски
защит,
изменения
состояния
входных
дискретных
сигналов
и
выходных
реле
с
временем
и
датой
каждого
события.
Устройство
имеет
режим
«Контроль»,
позволяющий
выводить
на
встроенный
индикатор
текущие
значения
фазных,
дифференциальных,
тормозных
токов,
состояние
логических
входных
сигналов,
а
также
всю
информацию,
необходимую
для
настройки
и
диагностики
дифференциальной
защиты.
Можно
контролировать
ход
встроенных
часов.
Функции
защиты
и
контроля
при
этом
полностью
сохраняются.
Предусмотрен
дистанционный
ввод
уставок,
контроль
текущих
состояний
всех
входов
и
снятие
информации
о
срабатываниях
защиты
и
осциллограмм
по
линии
связи
на
персональный
компьютер,
для
чего
в
устройстве
имеется
два
полностью
независимых
интерфейса -
RS232C
и токовая
петля (или
RS485).
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Габаритные
размеры
устройства
—
305x190x215 мм,
масса
— 10
кг.
Оперативное
питание осуществляется
от
сети
переменного
или
постоянного
тока
напряжением 220
В.
Возможна поставка
устройства
с
напряжением
питания =110
В
по
заказу.
Рабочий
диапазон
температур устройства
от -20
до +55°С.
|
