Наименование:
ТПУ, мод. ТПУ, ТПУ-01, ТПУ-02, ТПУ-03, ТПУ-04, ТПУ-05, ТПУ-06

Тип:
Миллитесламетры портативные универсальные

ТУ:
ТУ 4222-001-56734062-2004

Краткое тех. описание:
Для измерения магнитной индукции в магнитных системах различного назначения, мониторинга окружающей среды, использования в устройствах для магнитопорошковой дефектоскопии и при измерениях остаточной намагниченности ферромагнитных деталей и изделий и применяются на объектах сферы обороны, безопасности и в промышленности. Диапазон измерений магнитной индукции 0,001...1999 мТл.

Цена ТПУ, мод. ТПУ, ТПУ-01...:
Уточняйте по телефону или через обратную связь.

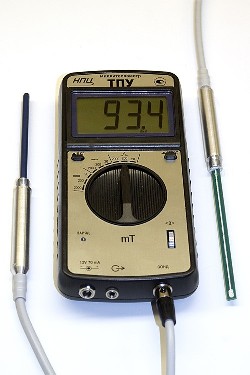

Миллитесламетры портативные универсальные ТПУ

Миллитесламетры портативные универсальные ТПУ

Предназначены: для исследованиий магнитных систем различного назначения, в т.ч. магнитотерапевтических аппаратов и устройств; для измерений намагниченности образцов и деталей из магнитомягких и магнитотвердых материалов; для контроля режимов намагничивания и размагничивания, а также измерений остаточной намагниченности в магнитопорошковой дефектоскопии; при контроле параметров магнитных полей различных объектов и на рабочих местах на соответствие требованиям СанПиН 2.2.4.1191-03. Удобны для применения как в лабораторных, так и в цеховых условиях.

Зарегистрированы в Государственном реестре средств измерений России под № 28134-04 (сертификат об утверждении типа RU.C.34.018.А № 19239 от 15.12.2004 г.). Миллитесламетр ТПУ-04 зарегистрирован в Перечне специальных средств измерений гражданской авиации России (регистрационное удостоверение № 207-12-2007, выдано 12.12.2007 г. Федеральной службой по надзору в сфере транспорта). Сертификат № 4129 о признании утверждения типа средств измерений, выданный Комитетом по техническому регулированию и метрологии Республики Казахстан.

Измеряемая магнитная индукция: постоянное поле, переменное поле (средневыпрямленные и амплитудные значения, частота 20 – 5000 Гц), импульсное поле (длительность однократных импульсов 100 мкс – 5 с).

Два измерительных зонда с преобразователями Холла: зонд «С» (аксиальный) для измерений аксиального поля в катушках (соленоидах) и нормальной составляющей магнитного поля деталей; зонд «М» (радиальный) для измерений в зазорах магнитных систем и тангенциальной составляющей магнитного поля деталей. Для исполнений приборов ТПУ-03, ТПУ-04 возможна поставка модификаций зондов «С» и «М» повышенной прочности (зонды «С1», «М1»).

Аналоговый выход для наблюдения и записи формы магнитного поля.

Пределы основной относительной погрешности  Δo, %, при измерении:

  • постоянного магнитного поля:  Δо = ± [ 2,0 + 0,1 (Вп/В - 1)];

  • средневыпрямленных значений переменного магнитного поля в диапазоне частот 20 – 1000 Гц:
    Δо = ± [ 2,5 + 0,2 (Вп/В - 1)];

  • амплитудных значений переменного в диапазоне частот 20 – 1000 Гц и импульсного поля:
    Δо =  ± [ 5,0 + 0,5 (Вп/В - 1)].

Пределы дополнительной погрешности Δдоп, %, в диапазоне частот от 1 до 5 кГц:

  • Δдоп = ±5,0·(f - 1)], где f – частота измеряемого магнитного поля в кГц.




Исполнение

Измеряемая индукция
магнитного поля

Диапазоны измерений, мТл

Диапазон показаний

постоянного

переменного

импульсного

0,001 – 1,999

0,01 – 19,99

0,1 – 199,9

0,01 – 19,99

0,1 – 199,9

1 – 1999

0,1 – 199,9

1 – 1999




0,01 – 19,99, Тл

ТПУ

+

+

+

+

ТПУ-01

+

+

+

+

ТПУ-02

+

+

+

+

+

ТПУ-03

+

+

ТПУ-04

+

+

ТПУ-05

+

+

+



Знаком «+» отмечены вид измеряемого поля и диапазоны измерений данного исполнения миллитесламетра.

Дисплей:

  • 31/2 разряда; ЖКИ.

  • Высота символов – 27 мм.

  • Регулируемый угол наклона дисплея.

Питание:

  • встроенный аккумулятор;

  • внешний источник питания постоянного тока (сетевой адаптер), используемый также как зарядное устройство.

Габаритные размеры, мм:

  • электронный блок (ширина х длина х высота), мм: 90 х 186 х 36;

  • рабочая часть зонда «С» Ø 5,8 х 82;

  • рабочая часть зонда «М» 6 x 1,8 x 106

Масса, не более, кг:

  • электронный блок 0,5;

  • зонд 0,05

Рабочие условия эксплуатации:

  • температура окружающего воздуха, °С от 5 до 40

  • относительная влажность воздуха при 25 °С, % до 90

Поставляются с руководством по эксплуатации, в которое включена методика поверки, свидетельством о первичной поверке, аккумулятором, сетевым адаптером и футляром для переноски и удобства работы в цеховых и полевых условиях.

Гарантийный срок эксплуатации 18 мес.
